Sebuah kapasitor memiliki sejumlah besar spesifikasi dan karakteristik. Dengan mengamati informasi yang tercetak pada bodi kapasitor, kita dapat memahami dengan baik karakteristik kapasitor. Tetapi beberapa kapasitor memiliki kode warna atau numerik pada tubuhnya, karena ini sulit dipahami tentang karakteristik. Setiap jenis atau keluarga kapasitor memiliki ciri dan sistem identifikasi tersendiri. Beberapa sistem identifikasi kapasitor mudah dipahami karakteristiknya dan yang lainnya menggunakan simbol, huruf dan warna yang menyesatkan.
Untuk memahami karakteristik kapasitor tertentu dengan mudah, pertama cari tahu keluarga kapasitor apakah itu keramik, plastik, film atau elektrolitik dan dari situ mudah untuk mengidentifikasi karakteristiknya. Meskipun kapasitor memiliki nilai kapasitansi yang sama, mereka mungkin memiliki voltase kerja yang berbeda. . Jika Anda menggunakan kapasitor yang memiliki voltase kerja rendah di tempat kapasitor yang memiliki tegangan kerja tinggi maka tegangan yang meningkat dapat merusak kapasitor tegangan rendah meskipun kedua kapasitor memiliki kapasitansi yang sama.
Kapasitor dilengkapi dengan seperangkat karakteristik. Semua karakteristik ini bisa ditemukan di lembar data yang disediakan oleh produsen kapasitor. Sekarang mari kita bahas beberapa dari mereka.
Kapasitansi Nominal (C)
Salah satu yang paling penting di antara semua karakteristik kapasitor adalah kapasitansi nominal (C) dari sebuah kapasitor. Nilai kapasitansi nominal ini umumnya diukur dalam pico-farads (pF), nano-farads (nF) atau micro-farads (uF), dan nilai ini ditunjukkan dengan warna, angka atau huruf pada bodi kapasitor. Nilai kapasitansi nominal ini, yang dicetak di sisi bodi kapasitor, tidak perlu sama dengan nilai sebenarnya.
Nilai kapasitansi nominal dapat berubah dengan suhu kerja dan dengan frekuensi rangkaian. Nilai nominal ini serendah satu pico-farad (1pF) untuk kapasitor keramik yang lebih kecil dan setinggi satu farad (1F) untuk kapasitor elektrolitik. Semua kapasitor memiliki nilai toleransi yang berkisar antara -20% sampai +80%.
Tegangan Kerja (WV)
Tegangan kerja merupakan salah satu karakteristik penting dari semua karakteristik kapasitor. Jumlah maksimum voltase yang diaplikasikan pada kapasitor tanpa kegagalan selama masa kerja disebut sebagai tegangan kerja (WV). Tegangan kerja ini dinyatakan dalam bentuk DC dan juga dicetak pada bodi kapasitor.
Umumnya tegangan kerja yang tercetak pada bodi sebuah kapasitor, mengacu pada tegangan DC tapi bukan tegangan ACnya, karena tegangan AC berada pada nilai rmsnya. Jadi tegangan kerja kapasitor harus lebih besar dari pada 1,414 (Vm = Vrms x√2 ) kali nilai AC sebenarnya untuk menerapkan tegangan AC ke kapasitor. Tegangan kerja DC yang ditentukan dari kapasitor (WV-DC) hanya berlaku dalam kisaran suhu tertentu, seperti -300C sampai + 700C. Jika Anda menerapkan tegangan DC atau AC yang lebih besar dari tegangan kerja kapasitor maka kapasitor dapat rusak.
Tegangan kerja yang umum dicetak pada bodi kapasitor adalah 10V, 16V, 25V, 35V, 50V, 63V, 100V, 160V, 250V, 400V dan juga 1000V. Semua kapasitor akan memiliki umur kerja yang lebih lama jika dioperasikan dengan nilai tegangan pengenalnya dan di lingkungan yang sejuk.
Te
Untuk memahami karakteristik kapasitor tertentu dengan mudah, pertama cari tahu keluarga kapasitor apakah itu keramik, plastik, film atau elektrolitik dan dari situ mudah untuk mengidentifikasi karakteristiknya. Meskipun kapasitor memiliki nilai kapasitansi yang sama, mereka mungkin memiliki voltase kerja yang berbeda. . Jika Anda menggunakan kapasitor yang memiliki voltase kerja rendah di tempat kapasitor yang memiliki tegangan kerja tinggi maka tegangan yang meningkat dapat merusak kapasitor tegangan rendah meskipun kedua kapasitor memiliki kapasitansi yang sama.

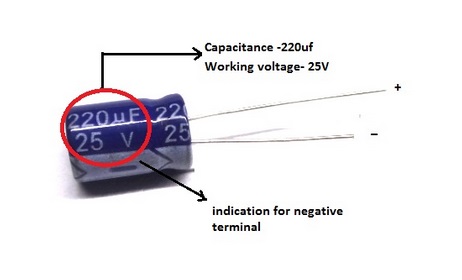

Sudah kita ketahui bahwa kapasitor elektrolitik memiliki polaritas, jadi saat menghubungkan kapasitor elektrolitik di sirkuit, terminal positif harus terhubung ke koneksi positif dan terminal negatif kapasitor ke sambungan negatif jika kapasitor tidak dapat rusak. Jadi selalu lebih baik mengganti kapasitor yang rusak atau lama di sirkuit dengan yang baru yang memiliki karakteristik yang sama. Gambar di bawah ini menunjukkan karakteristik sebuah kapasitor.
Kapasitansi Nominal (C)
Salah satu yang paling penting di antara semua karakteristik kapasitor adalah kapasitansi nominal (C) dari sebuah kapasitor. Nilai kapasitansi nominal ini umumnya diukur dalam pico-farads (pF), nano-farads (nF) atau micro-farads (uF), dan nilai ini ditunjukkan dengan warna, angka atau huruf pada bodi kapasitor. Nilai kapasitansi nominal ini, yang dicetak di sisi bodi kapasitor, tidak perlu sama dengan nilai sebenarnya.
Nilai kapasitansi nominal dapat berubah dengan suhu kerja dan dengan frekuensi rangkaian. Nilai nominal ini serendah satu pico-farad (1pF) untuk kapasitor keramik yang lebih kecil dan setinggi satu farad (1F) untuk kapasitor elektrolitik. Semua kapasitor memiliki nilai toleransi yang berkisar antara -20% sampai +80%.
Tegangan Kerja (WV)
Tegangan kerja merupakan salah satu karakteristik penting dari semua karakteristik kapasitor. Jumlah maksimum voltase yang diaplikasikan pada kapasitor tanpa kegagalan selama masa kerja disebut sebagai tegangan kerja (WV). Tegangan kerja ini dinyatakan dalam bentuk DC dan juga dicetak pada bodi kapasitor.
Umumnya tegangan kerja yang tercetak pada bodi sebuah kapasitor, mengacu pada tegangan DC tapi bukan tegangan ACnya, karena tegangan AC berada pada nilai rmsnya. Jadi tegangan kerja kapasitor harus lebih besar dari pada 1,414 (Vm = Vrms x√2 ) kali nilai AC sebenarnya untuk menerapkan tegangan AC ke kapasitor. Tegangan kerja DC yang ditentukan dari kapasitor (WV-DC) hanya berlaku dalam kisaran suhu tertentu, seperti -300C sampai + 700C. Jika Anda menerapkan tegangan DC atau AC yang lebih besar dari tegangan kerja kapasitor maka kapasitor dapat rusak.
Tegangan kerja yang umum dicetak pada bodi kapasitor adalah 10V, 16V, 25V, 35V, 50V, 63V, 100V, 160V, 250V, 400V dan juga 1000V. Semua kapasitor akan memiliki umur kerja yang lebih lama jika dioperasikan dengan nilai tegangan pengenalnya dan di lingkungan yang sejuk.
Polarisasi
Umumnya polarisasi kapasitor termasuk pada kapasitor tipe elektrolitik, seperti tipe aluminium dan jenis kapasitor tantalum. Mayoritas kapasitor elektrolitik terpolarisasi, yaitu diperlukan polaritas yang benar saat voltase suplai terhubung ke terminal kapasitor, seperti terminal positif (+ ve) ke sambungan positif (+ ve) dan negatif (-ve) menjadi negatif (-ve ) koneksi
Lapisan oksida di dalam kapasitor mungkin rusak oleh polarisasi yang salah, hal ini menyebabkan aliran arus tinggi melalui perangkat. Alhasil kapasitor mengalami kerusakan seperti yang disebutkan sebelumnya. Untuk mencegah polarisasi yang salah, sebagian besar kapasitor elektrolitik memiliki panah atau garis hitam atau pita atau pita di satu sisi tubuh mereka untuk menunjukkan terminal negatif (-ve) mereka seperti yang ditunjukkan pada gambar di bawah ini.
Kapasitor terpolarisasi memiliki arus bocor yang besar jika voltase suplainya terbalik. Arus kebocoran pada kapasitor terpolarisasi mendistorsi sinyal, melebihi memanaskan kapasitor dan akhirnya menghancurkan. Alasan dasar untuk menggunakan kapasitor terpolarisasi adalah biaya yang lebih murah daripada kapasitor non-polarisasi dengan nilai voltase yang sama dan nilai kapasitansi yang sama. Pada dasarnya kapasitor terpolarisasi tersedia di unit micro-farads, seperti 1uF, 10uF dll.
