Osilator
yang akan kita bicarakan ini adalah dari Rangkaian Pemancar Broadcast.
Pemancar ini mengirimkan atau memancarkan sinyal, misalnya pembicaraan kita
yang dapat ditangkap kembali oleh penerima broadcast yang terdekat.
Sinyal audio (AF) yaitu getaran yang berfrekuensi antara 15
sampai 20 Kc/s. Di atas 20 Kc/s dinamakan getaran radio atau RF. Osilator
membangkitkan sinyal RF yang besarnya antara 550 sampai dengan 1650 Kc/s, yaitu
daerah penerimaan radio. Ini dinamakan gelombang/getaran pembawa dan pada
pesawat penerima radio terdengar sebagai suara desis.
Speaker magnet permanen digunakan sebagai mikrofon.
Dihubungkannya ke Rangkaian Pemancar Broadcast lewat transformator.
Headphone juga dapat digunakan sebagai mikrofon. Jika menggunakan headphone
maka kabel-kabelnya dapat langsung disambungkan pada rangkaian input dari
osilator. Jadi tak diperlukan transformator.
Jika Anda berbicara di depan mikrofon, maka bangkitlah sinyal
audio. Sinyal ini dicampur dengan getaran pembawa dan dipancarkan lewat antena.
Gelombang elektromagnetik dari pemancar sekarang terdiri atas dua komponen
yaitu getaran pembawa (RF) dan getaran frekuensi rendah (AF).
Daftar komponen :
– Sebuah coil atau coil ferit
– Kondensator variable
– Transistor jenis PNP
– Potensiometer 500K
– Gulungan RFC
– Kondensator tetap dengan kapasitas 25-50uF
– Kondensator tetap dengan kapasitas 0,005uF
– Mikrofon atau speaker magnet tetap
– Sakelar SPST
– Power supply 6 Volt
– Antena 6 kaki
– Sebuah coil atau coil ferit
– Kondensator variable
– Transistor jenis PNP
– Potensiometer 500K
– Gulungan RFC
– Kondensator tetap dengan kapasitas 25-50uF
– Kondensator tetap dengan kapasitas 0,005uF
– Mikrofon atau speaker magnet tetap
– Sakelar SPST
– Power supply 6 Volt
– Antena 6 kaki

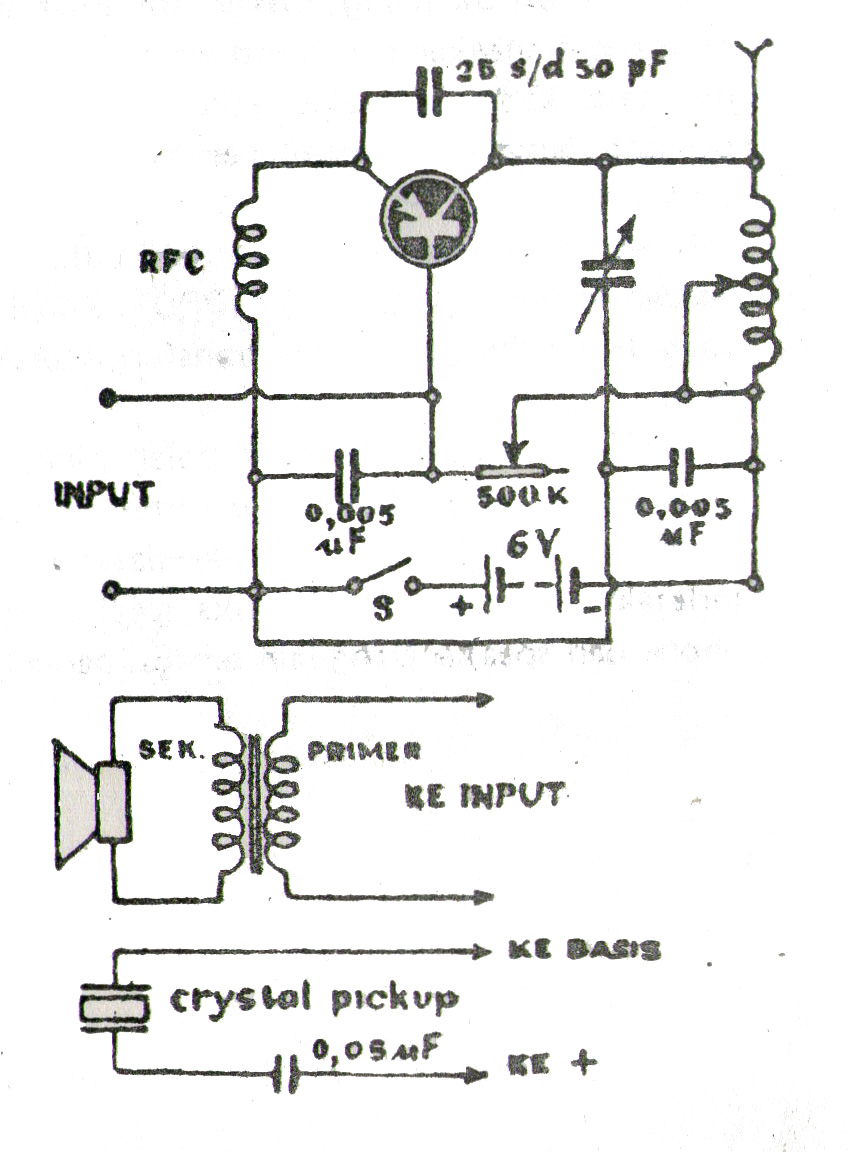

Jika Anda mengamati rangkaiannya, maka tampaklah rangkaian
kombinasi dari coil dan kapasitor tuning yang merupakan rangkaian tuning.
Rangkaian ini mengatur bermacam-macam frekuensi dari sinyal pemancar. Oleh
karena itu dapat ditangkap pada berbagai gelombang dari sebuah pesawat penerima
radio.
Anda ketahui panjang antena yang digunakan 2 meter. Janganlah
osilator tersebut dihubungkan dengan antena luar atau kawat lain karena
pemancar anda ini akan menerima siaran dari pemancar lain.
Semua jenis transistor dapat digunakan dalam Rangkaian PemancarBroadcast ini. Jika Anda mempunyai banyak transistor cobalah
semuanya. Ingat kutub-kutub baterei jika anda menggunakan transistor jenis NPN.
